名称:硅酸钙板夹心复合墙板生产线 |
型号:LSFH-GSGB |
品牌:5 |
浏览:1728 |
硅酸钙夹芯立式复合墙板生产线
我公司XDT-L-2440-610型立式隔墙板标准生产线,依据不同的原材料,可分为:
1、硅酸钙板(水泥板、玻镁板)复合夹心(陶粒、颗粒)墙板生产线;
2、发泡水泥、粉煤灰实心墙板生产线;
3、发泡水泥轻集料实心墙板生产线;
4、菱镁发泡水泥实心墙板生产线;
5、硫氧镁发泡水泥实心墙板生产线

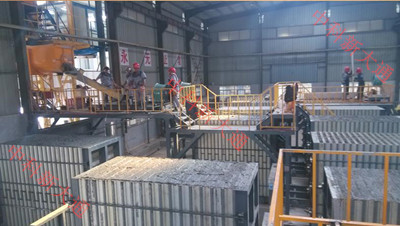

(以下图片来源于客户厂区实拍)
一、立模设备分为简配和标配,标配也分为固定式和移动式

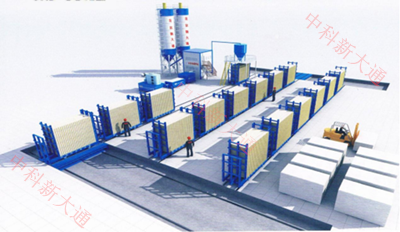

移动式布局隔墙板生产线
固定式布局隔墙板生产线
二、生产线工艺流程
XDT-L-2440*610型立式轻质隔墙板生产线主要设备包括:储料系统、上料、计量系统、轻骨料混凝土搅拌系统、浇注系统、模具车循环系统、墙板成型模具车、出板系统等。
1、储料系统:
用于水泥、粉煤灰的存储,根据生产线产能的大小,一般选用储料80吨/个或100吨/个。
2、上料、计量系统:
螺旋输送上料机(输送水泥、粉煤灰)、骨料提升机(细砂、添加剂及其他粉碎废料等);水泥、粉煤灰、水、化学添加剂等采用称重计量,聚苯颗粒采用体积计量。
3、搅拌系统:
根据产能的大小,可配备XDT-1500型搅拌站(10台模具车以内),XDT-2000型搅拌站(20台模具车以内),XDT-3000型搅拌站(35台模具车以内)。
4、浇筑系统:
主搅拌机浆料卸料后进入二次搅拌机,二次搅拌机与浇筑泵相连接,可避免大量浆料在等待浇筑过程中出现沉淀现象;采用浇筑泵注浆方式,避免板材气孔产生,浇筑完成后,无需震动振捣。
5、模具车循环系统:
实现模具车在轨道上循环移动。
6、成型模具车:
模具车电动开合模,精度准确,安装方便,单机产量生产90mm厚轻质墙板42块。
7、出板系统:
一次出板20块。
三、板材生产主要原料:(各地因地制宜,仅供参考)

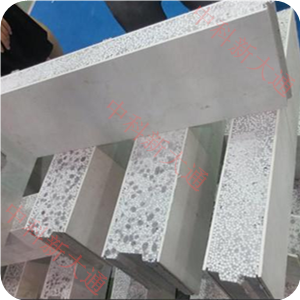

水泥基系列墙板:分为夹心和实心;
夹心用原材料:硅酸钙板(水泥板、玻镁板)、水泥、粉煤灰、EPS颗粒/珍珠岩/陶粒等轻骨料、复配添加剂、水;
实心用原材料:水泥、粉煤灰、EPS颗粒/珍珠岩/陶粒、网格布或者铁丝网等轻骨料、复配添加剂、水;
镁质系列墙板:分为夹心和实心;
夹心用原材料:硅酸钙板(水泥板、玻镁板)、氧化镁、氯化镁、硫酸镁、粉煤灰、EPS颗粒/珍珠岩/陶粒等轻骨料、复配添加剂、水;
实心用原材料:氧化镁、氯化镁、硫酸镁、粉煤灰、EPS颗粒/珍珠岩/陶粒、网格布或者铁丝网等轻骨料、复配添加剂、水;
